สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Delicacy
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
DP-008

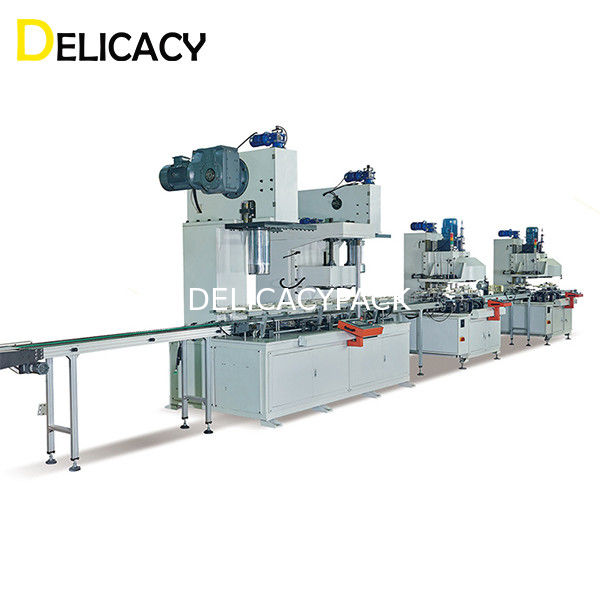

น้ำมันเครื่องอัตโนมัติ สีดีบุก เคมีอุตสาหกรรม เครื่องทำถังบรรจุภัณฑ์โลหะ สายการผลิตเครื่องจักร
1. ข้อมูลเบื้องต้นเกี่ยวกับกระป๋องขนาดใหญ่
เป็นกระป๋อง 3 ชิ้น (ส่วนใหญ่ทำจากวัสดุเหล็กวิลาด) ประกอบด้วยตัวกระป๋อง ฝา และก้นกระป๋องกระป๋องเป็นรูปสี่เหลี่ยมจัตุรัสตัวกระป๋องมีลายนูนทั้งสี่ด้านความจุกระป๋องโดยทั่วไปคือ 10-20L, เส้นทแยงมุม 300-320 มม. และความสูง 170-450 มม.
กระป๋องสามารถใช้กับผลิตภัณฑ์ต่างๆ เช่น อาหาร เคมีภัณฑ์ สี น้ำมันบริโภค น้ำมันหล่อลื่น ยารักษาโรค ฯลฯ
2. ข้อมูลจำเพาะพื้นฐานและกระบวนการผลิตของ Big Square สามารถสร้างสายการผลิตได้
สายการผลิตนี้ใช้สำหรับการผลิตกระป๋องสี่เหลี่ยมขนาด 10-20 ลิตรโดยอัตโนมัติ
กำลังการผลิต: 20-30CPM
กำลังไฟทั้งหมด: ประมาณ 90Kw
พื้นที่ใช้สอยที่ต้องการ: ประมาณ 100 ตร.ม
ต้องการกำลังคน: 3-4 คน
เวิร์กโฟลว์ทางเทคนิค: การกรีดชิ้นงานเปล่า - การปัดเศษ - การเชื่อมตัวถัง - การเคลือบรอยเชื่อมภายในและภายนอก - การบ่มแบบเหนี่ยวนำ - การลำเลียงความเย็น - การขยายสี่เหลี่ยม - การนูน - การจับเจ่าด้านบนและด้านล่าง - การเย็บด้านล่าง - การหมุนเวียน - การปิดผนึกด้านบน - การทดสอบการรั่วไหล - การบรรจุ
3. องค์ประกอบอุปกรณ์ของสายการผลิตกระป๋องขนาดใหญ่
เครื่องสลิตเตอร์เดี่ยวอัตโนมัติ
| Gang slitter พร้อมตัวป้อนและ stacker อัตโนมัติ | |
| ขนาดแผ่นสูงสุด (L*W) | 1100*1100มม |
| ขนาดแผ่นขั้นต่ำ (L*W) | 200*400มม |
| ความเร็วสูงสุด | 50 แผ่น/นาที |
| แหล่งจ่ายไฟ | 380V/50Hz |
| พลังงานทั้งหมด | 3.5Kw |
| น้ำหนักรวม | 1800Kg |
| เพย์โหลดของ Feeder & stacker | 3T |
| เครื่องเชื่อมตัวถังอัตโนมัติเต็มรูปแบบ | |
| ความถี่ในการเชื่อม | 100-280Hz |
| ความเร็วในการเชื่อม | 10m-20m/นาที |
| กำลังการผลิต | 25-35 กระป๋อง/นาที |
| เส้นผ่านศูนย์กลางกระป๋อง | Φ220-Φ300mm |
| สูงได้ | 220-500มม |
| ความหนาของเหล็กวิลาด | 0.2-0.4มม |
| เส้นผ่านศูนย์กลางลวดทองแดง | Φ1.5-Φ1.8mm |
| ทับซ้อนกัน | 0.6-1.0มม |
| แหล่งจ่ายไฟ | 3เฟส 380V 50Hz |
| กำลังติดตั้ง | 20Kw |
| น้ำเย็น | 12-20 ℃, 40L/นาที |
| ปริมาณการใช้อากาศ | ≥200L/นาที, >0.5Mpa |
| น้ำหนักรวม | ประมาณ 3000Kg |
| ขนาด (L * W * H) | 2200*1520*1980มม |
| เครื่องเคลือบผงตะเข็บเชื่อมภายใน | |
| เส้นผ่านศูนย์กลางกระป๋อง | Φ52-Φ350mm |
| ความเร็วในการถ่ายโอน | 10-20m / นาที;20-60/นาที |
| ความกว้างของการเคลือบ | 6-14mm |
| เนื้อผง | อีพ็อกซี่โพลีเอสเตอร์ |
| กำลังติดตั้ง | 2.5Kw |
| ปริมาณการใช้อากาศ | ≥300L/นาที, >0.5Mpa |
| กำลังไฟฟ้าเข้า | ไฟฟ้ากระแสสลับ 220V, 50Hz |
| น้ำหนักรวม | ประมาณ 500Kg |
| ขนาด (L * W * H) | 900*900*2200มม |
| เครื่องเคลือบแลคเกอร์ตะเข็บเชื่อมภายนอก | |
| เส้นผ่านศูนย์กลางกระป๋อง | Φ52-Φ350mm |
| สูงได้ | 50-600มม |
| ความเร็วในการเคลือบ | 8-16m / นาที;25-50ม./นาที |
| ความกว้างของการเคลือบ | 8-18มม |
| อากาศอัด | 0.4Mpa/ตร.ซม |
| กำลังไฟฟ้าเข้า | ไฟฟ้ากระแสสลับ 380V/50Hz |
| ขนาด (L*W*H) | 1800*600*1300มม |
| น้ำหนักรวม | 500KG |
เตาอินดักชั่น
| เตาอบแห้งแม่เหล็กไฟฟ้า | |
| พลังใจ | 1-2Kw |
| ความเร็วในการผลิต | มากกว่า 200 กระป๋อง/นาที |
| เส้นผ่านศูนย์กลางกระป๋อง | Φ45-Φ176mm |
| สูงได้ | 45-600มม |
| น้ำเย็น | >0.4MPa, 12-20℃, 40L/นาที |
| ปริมาณการใช้อากาศ | ≥50L/นาที, >0.5Mpa |
| แรงดันไฟฟ้า | ไฟฟ้ากระแสสลับ 380V/50Hz |
เครื่องขึ้นรูปกระป๋องอัตโนมัติ
| เครื่องขึ้นรูปกระป๋องอัตโนมัติเต็มรูปแบบ | |
| กำลังการผลิต | 20-30 แผ่นต่อนาที |
| ช่วงแนวทแยง | 300-320มม |
| สามารถช่วงความสูง | 170-450มม |
| ความหนาของวัสดุ | ≤0.4มม |
| พลังงานทั้งหมด | ประมาณ 40Kw |
| ความกดอากาศ | 0.3-0.5Mpa |
| ขนาด (L*W*H) | 3020*1420*3100มม |
| น้ำหนักรวม | เกี่ยวกับ 9T |
| เครื่องทดสอบการรั่วไหลแบบอินไลน์แบบโรตารี่ | |
| ช่วงขนาดกระป๋องที่ใช้งานได้ | 10-20L |
| ความกดอากาศ | 4-6 บาร์ |
| การทดสอบความดัน | 10-15Kpa |
| ความเร็วในการตรวจจับ | 20-30 กระป๋อง/นาที |
| ความแม่นยำในการตรวจจับ | 0.15มม |
| น้ำหนักรวม | ประมาณ 3800Kg |
| ขนาด (L*W*H) | 4000*1200*2300มม |
| กำลังไฟฟ้าเข้า | 380V/50Hz |
4. ร่างเค้าโครงของสายการผลิต
5. ข้อดีของสายการผลิตกระป๋องอัตโนมัติขนาดใหญ่
สายการผลิตทั้งหมดใช้ระบบควบคุมการเขียนโปรแกรมคอมพิวเตอร์อัตโนมัติ ตระหนักถึงการดำเนินการขึ้นรูปอัตโนมัติอย่างเต็มที่ต้องใช้คนงานเพียง 3-4 คนในการดำเนินการทั้งหมดเส้น.สายการผลิตมีความเร็วในการผลิตสูง ประสิทธิภาพที่เพิ่มขึ้น และอัตราของเสียต่ำ
สถานีทั้งหมดของสายการผลิตทั้งหมดทำจากวัสดุที่มีความแข็งและทนทานต่อการสึกหรอสูงรางนำและโปรไฟล์ถูกรวมเข้ากับการประสานงานที่แม่นยำของเซอร์โวมอเตอร์เพื่อให้มั่นใจว่าระบบลำเลียงเป็นไปอย่างรวดเร็วในขณะเดียวกัน หัวเครื่อง seaming ใช้การออกแบบพิเศษซึ่งมีคุณลักษณะของเสียงรบกวนต่ำและประสิทธิภาพสูงด้วยหัวเครื่องเย็บแบบ 8 ล้อ ทำให้คุณภาพการซีลรวดเร็วและมั่นคง
